Безнакипная серия · ТШПм · ЭнергоСталь

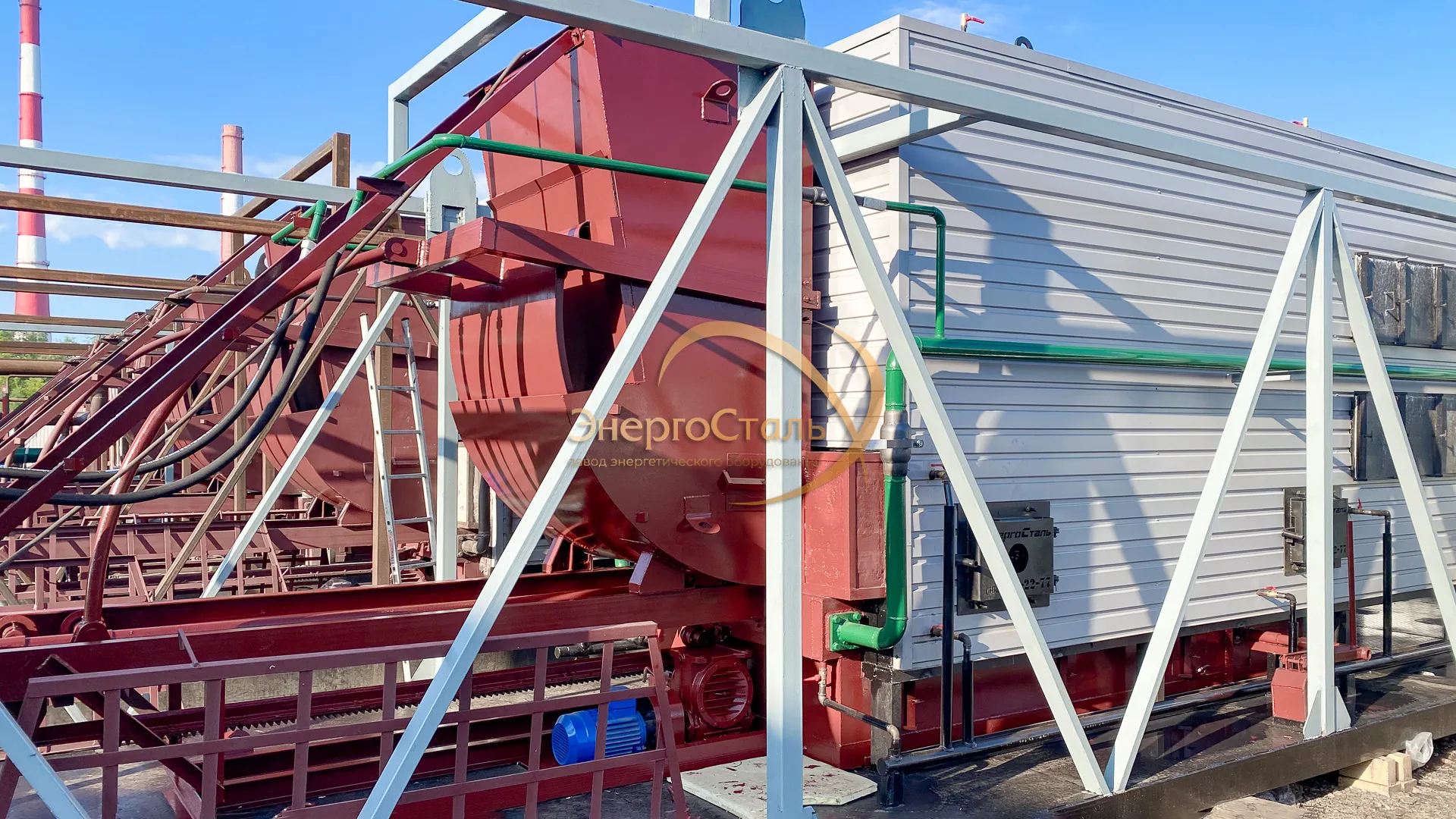

Безнакипные котлы КВм
0,8–2,5 МВт · ТШПм
Механическая подача угля + вихревая гидравлика Ø159×4,5 мм. Работают на жёсткой воде без спецводоподготовки — снижают трудозатраты смены и сохраняют КПД весь срок службы.
ТШПм + вихревая гидравлика = два решения в одном
Направляющие элементы в соединительных коробах создают вихревое движение воды. Поток по спирали омывает стенки труб Ø159×4,5 мм — солям жёсткости не за что «зацепиться».
Топка шурующей планки механизированная (ТШПм) — стабильная подача угля, снижение трудозатрат смены, управляемость режимом горения. Расход топлива стабилен в рабочем цикле.
Без накипи — без деградации теплообмена. КПД стабилен в течение всего ресурса. Чистка через прочистные лючки по регламенту — без вскрытия теплообменника.
Как правило, не требует комплексных систем ХВО. Экономия на реагентах, обслуживании, обученном персонале. Особенно актуально для удалённых объектов.
Технические характеристики
Все модели: t 95 (до 110) °С, давление ≤0,6 МПа, ТШПм (механическая подача), газоплотный блок на раме.
| Модель | Мощность, МВт | Площадь / объём | Гидр. сопротивл. | Расход воды, м³/ч | Расход угля, кг/ч кам. / бур. |
Габариты Д×Ш×В, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| КВм-0,8 | 0,8 (0,69) | 8 000 м² / 20 000 м³ | ≤0,1 МПа | 27,5 | 168 / 287 | 2880×2215×2230 | 3 300 |
| КВм-1,16 | 1,16 (1,00) | 11 600 м² / 29 000 м³ | ≤0,1 МПа | 40,0 | 210 / 359 | 3080×2385×2230 | 3 600 |
| КВм-1,45 | 1,45 (1,25) | 14 500 м² / 36 250 м³ | ≤0,1 МПа | 50,0 | 262 / 449 | 3440×2385×2230 | 4 000 |
| КВм-1,74 | 1,74 (1,50) | 17 400 м² / 43 500 м³ | ≤0,1 МПа | 60,0 | 315 / 538 | 4210×2635×2705 | 5 000 |
| КВм-2,0 | 2,0 (1,75) | 20 000 м² / 50 000 м³ | ≤0,1 МПа | 69,0 | 367 / 628 | 4310×2635×2705 | 5 300 |
| КВм-2,5 | 2,5 (2,15) | 25 000 м² / 62 500 м³ | ≤0,1 МПа | 86,0 | 451 / 772 | 4550×2635×2705 | 5 800 |
* Расчётное топливо: каменный уголь Q≈5 750 ккал/кг; бурый уголь Q≈3 800 ккал/кг. Разрежение в топке 20–40 Па. Tдым 200–280°C.
- Площадь8 000 м²
- Расход воды27,5 м³/ч
- Масса3 300 кг
- Площадь11 600 м²
- Расход воды40,0 м³/ч
- Масса3 600 кг
- Площадь14 500 м²
- Расход воды50,0 м³/ч
- Масса4 000 кг
- Площадь17 400 м²
- Расход воды60,0 м³/ч
- Масса5 000 кг
- Площадь20 000 м²
- Расход воды69,0 м³/ч
- Масса5 300 кг
- Площадь25 000 м²
- Расход воды86,0 м³/ч
- Масса5 800 кг
Частые вопросы о безнакипных КВм
Нужна ли специальная водоподготовка?
Как правило, нет. Вихревой поток в трубах Ø159×4,5 мм предотвращает образование накипи — допускается работа на водопроводной (жёсткой) воде. Конкретные требования фиксируются проектом.
Чем безнакипный КВм отличается от обычного КВм?
Конструктив теплообменника дополнен направляющими элементами в соединительных коробах: создаётся вихревое движение воды, которое защищает от накипи без потери КПД при тех же параметрах (95 (до 110) °С, до 0,6 МПа).
Как работает топка ТШПм?
ТШПм — топка шурующей планки механизированная. Уголь подаётся механически; планка периодически шурует слой топлива, обеспечивая равномерное горение. Снижает трудозатраты смены и обеспечивает стабильный режим.
Что входит в состав типовой поставки?
По ТЗ: дымосос, линия шлакозолоудаления, циклон/золоуловитель, сетевые и питательные насосы, транспортёры/скиповая подача топлива. Возможна адаптация под объект.
Как сравнить КВм безнакипной с обычным КВм?
Обе серии с ТШПм. Безнакипная имеет дополнительные направляющие в теплообменнике — плюс к эксплуатации на жёсткой воде. Для объектов с хорошей водоподготовкой обычная серия КВм достаточна. Для удалённых объектов с сырой водой — выбор безнакипной серии экономически оправдан.
